單梁橋式起重機，單梁懸掛起重機及故障處理方法

本文鏈接：http://www.yy99uu.cn/gsxw/283.html???發布時間：2020-12-24 02:58:17??點擊量：1161

　　在眾多起重機選擇的市場中，如何選擇一臺**的起重機是一定的規律。對于不同的環境，起重機的選擇也不同。在不同的需求中，起重機的選擇更為重要。在了解了相關起重機的性能后，選擇更為正確。

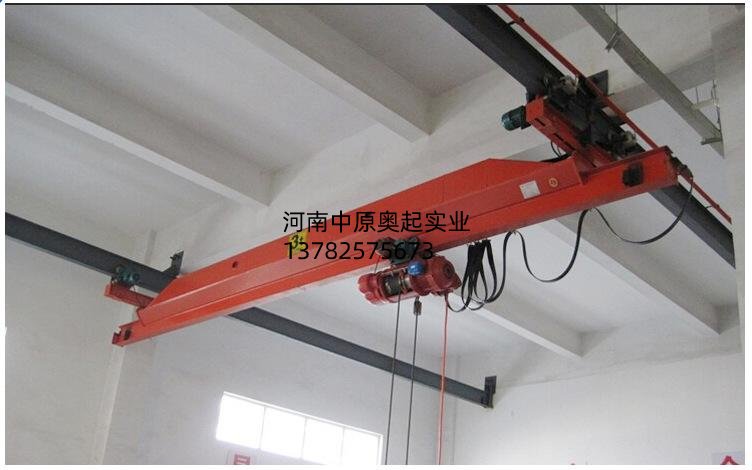

　　為了不影響作業，當一個工作區域不允許有任何支撐結構時，懸掛式單梁起重機是一個**的選擇。起重機系統要求屋頂結構承受足夠的強度，以**支撐起重機荷載?？蛻?hù)可以在一組固定軌道上安裝多個主梁，大大提高了生產效率。該類產品為鋼結構，承載能力75-2000kg，主梁總長可達10m，與傳統單梁起重機相比，封閉軌道的設計和裝卸僅需三分之一的受力。桁架軌道的設計使跨度更大，安裝布置更靈活。

　　懸掛式單梁起重機安裝方便，減少了安裝時間和成本。它可以提高操作人員的滿意度，實現**的工作環境，通過提高生產效率實現快速的投資回報。相對而言，我們的設計用于輕載(不超過2000kg)、零件裝配、加工、碼垛、注塑、儲存、裝卸、加工設備維護、卡車服務中心。

　　然而，單梁懸掛起重機往往存在扭擺和異步運行的問題，使起重機無法正常運行，容易造成懸掛輪對和工字鋼軌道的損壞，給**生產帶來隱患。本文探討了扭絲問題產生的原因及解決辦法。

　　一、單梁起重機扭轉

　　懸索起重機的啟動和制動是通過驅動輪與工字鋼軌道之間的摩擦來實現的。如果起重機端梁兩側驅動輪的摩擦力不一致，起重機將不可避免地?cái)[動。根據扭絲現象的不同，分析其產生的原因及解決方法。

　　開始時沒有扭轉，結束時也沒有扭轉。

　　當啟動和運行時沒有明顯的扭振，但有明顯的扭振停止時，應注意擺動側的驅動輪轉動和扭轉?？梢詳喽ǎ@是雙方不一致造成的剎車。啟動時，電機同步啟動，無轉矩?cái)[動。如果驅動輪不隨扭轉而轉動，則不是制動問題，而是驅動輪一側的懸架問題。

　　開始和停止擺動

　　啟停時有兩種扭力：電機一側損壞，制動器失靈;另一端梁摩擦過小或懸在空中。通過更換或修理電機和調整制動器，可以解決電機損壞和制動器失靈的問題。主動輪懸掛引起的啟停扭力有兩種情況：一是工字鋼下翼緣安裝不均勻，使工字鋼軌面距離與端梁主動輪不能有效接觸;二是工字鋼本身偏差。如果偏差導致內齒輪的一側過大，則恰好是驅動輪運行的一側，這也會導致驅動輪與工字鋼軌道的踏面接觸不良。無論哪種情況，在起動過程中，驅動輪都不能接觸工字鋼軌道表面。

　　驅動輪轉動但不能有效行駛，造成滯后。當另一側行走一定距離時，帶動滑動側行走。停車時，滑動側主動輪已停止轉動，但制動用主動輪與工字鋼軌道踏面接觸不良，摩擦不足。如果驅動輪在慣性的作用下繼續向前移動，仍會產生扭曲。因此，解決扭轉問題的關鍵是使驅動輪與工字鋼軌道有效接觸。因此，安裝懸掛式起重機時應注意以下幾點：

　　1、工字鋼軌道吊架與工字鋼軌道連接面的平整度和設計標高偏差控制在規定范圍內。

　　2、檢查選定的工字鋼軌道。軌道尺寸應符合軌道要求。同時工字鋼軌道與區間的高差應符合GB 50278-1998標準。同一截面高度差過大也會導致端梁主動輪同側接觸不良，造成打滑和扭轉。

　　3、工字鋼軌道安裝完畢后，檢查工字鋼下翼緣的平整度。

　　4、大車的驅動裝置應安裝在起重機的內齒輪上，這樣有助于減少橋梁在荷載作用下或使用一段時間后由于變形而產生扭振的可能性。

　　5、如果安裝后投入使用的懸掛式起重機的設計沒有問題，當起重機的整個行程或部分仍然是扭轉時，可以加墊塊。墊塊厚度宜為0.5～3mm，墊塊應放置在驅動輪懸掛處另一側的工字鋼踏面凸緣與支座連接板之間。用點焊或其他方法固定襯墊。

　　二、懸索起重機扭力的改進

　　在起重機安裝規范中，輪軌間隙允許誤差為3-5mm。這樣，起重機車輪與工字鋼之間就有了一定的間隙，懸掛式起重機的車輪踏面是一個錐面，在縱向運行過程中，由于各種因素的影響，可以使起重機向某一側靠攏。此時，另一側的驅動輪也將懸掛。在這種情況下，上述調整措施并不是很有效，除非起重機被動輪始終處于懸掛狀態，跨度的位移方向不影響驅動輪與軌道表面的接觸，這顯然是一臺不符合要求的起重機。操作。

　　為此，我們將起重機的驅動裝置從驅動側的一側改為驅動側的另一側。驅動側也由電機驅動，每側有一個驅動輪和一個齒形從動輪。這種改進可以很容易地解決上述一系列擺扭問題，且附加成本小，是一種實用的方法。

　　1、主動側齒輪

　　2、減速器

　　3、驅動側齒輪

　　4、工字鋼跟蹤

　　5、墻拉

　　6、被動側齒輪

　　7、傳動軸

　　8、被動側齒輪

　　上述方法對于在用機組和擬建機組都是可行的。實踐證明，這些方法簡單、經濟、可靠。同時，安裝方便，節約成本，是改善懸掛起重機擺動的理想方法。
